螺旋板式换热器


概述

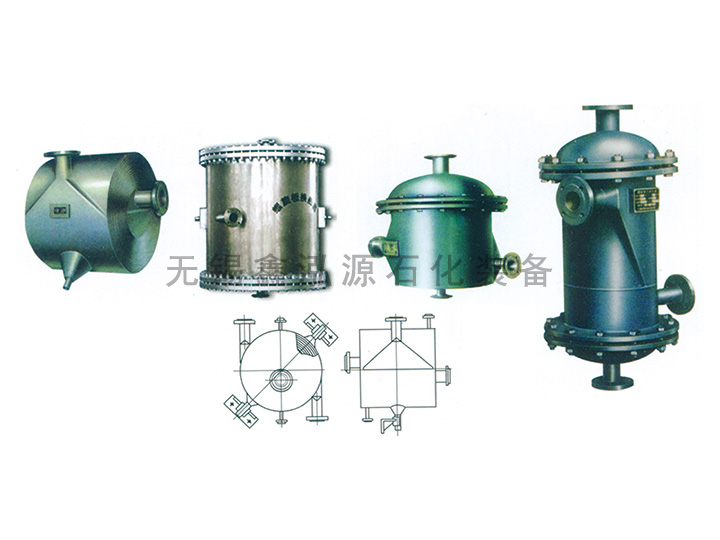

       螺旋板式换热器是一种换热器设备,适用汽一汽、汽一液、液一液,对液传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式(I型)螺旋板式及可拆式(II型、III型)螺旋板式换热器。
       1、本设备由两张板卷制而成,形成了两个均匀的螺旋通道,两种传热介质可进行全逆流流动,即使两种小温差介质,也能达到理想的换热效果。
       2、在壳体上的接管采用切向结构,局部阻力小,由于螺旋通道的曲率是均匀的,流体在设备内流动没有大的转向,总的阻力小,因而可使之具备较高的传热能力。

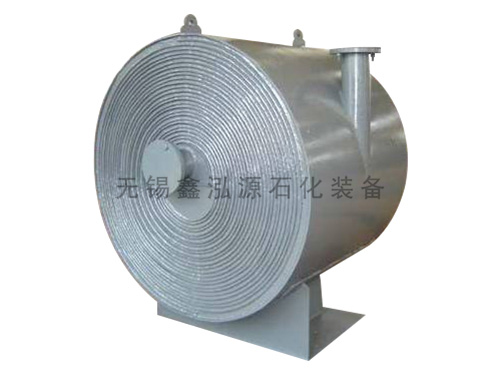

       3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封,因而具有较高的密封性。

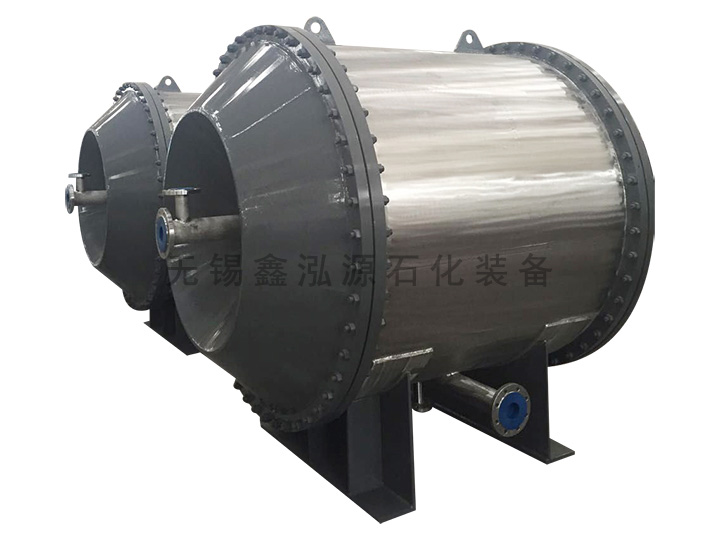

       4、II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其二个通道可拆开清洗,适用有粘性、有沉淀液体的热交换。
       5、III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其一个通道可拆开清洗,适用范围较广。
       6、螺旋板式换热器按公称压力可分为0.6、1.0、1.6、2.5MPa(系指单通道能承受的最大工作压力)。按材质可分为碳素钢和不锈钢。用户可根据实际工艺情况选用。
       7、单台设备不能适应使用要求时,可以多台组合使用,但组合时需符合下列规定:并联组合、串联组合,设备和通道间距相同。混合组合:一个通道并联,一个通道串联。

主要技术参数表
公称换热面积 通道间距 碳钢 不锈钢
板厚
5m² 6—10 4mm 2~3mm
10m² 6—10 4mm 2~3mm
20m² 6—14 4mm 2~3mm
30m² 10—14 4mm 2~3mm
40m² 10—14 4mm 2~3mm
50m² 10—14 4mm 2~3mm
60m² 14—18 4mm 2~3mm
70m² 14—18 4mm 2~3mm
80m² 14—18 4mm 2~3mm
100m² 14—18 4mm 2~3mm
120m² 14—20 4~5mm 2~4mm
130m² 14—20 4~5mm 2~4mm
150m² 14—20 4~5mm 2~4mm
300m² 14—20 4~5mm 2~4mm
