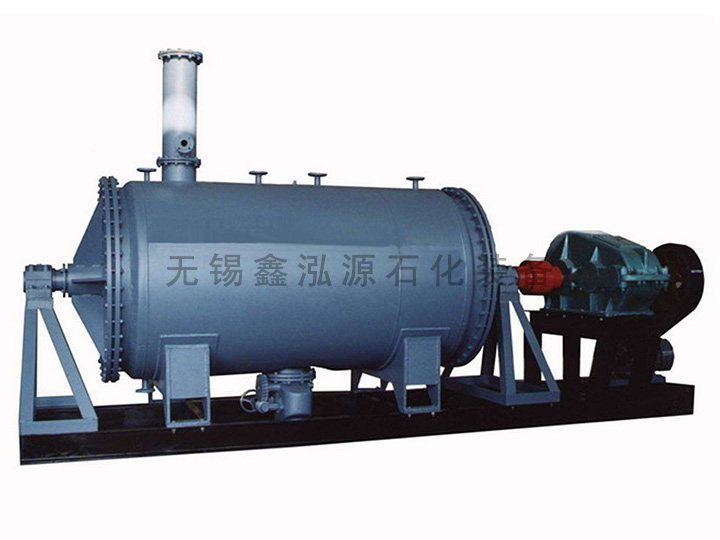

真空耙式干燥机


概述
       真空耙式干燥机,具有结构简单,操作方便,使用周期长,性能稳定,蒸汽耗量小,产品质量好,适用于易燃、高温下易氧化的膏状物料的干燥,该机经用户长期使用证明是一良好的干燥设备。

原理
       被干燥物料从壳体上方正中间加入,在不断正反转动的耙齿的搅拌下,物料轴向来回走动,与壳体内壁接触的表面不断新,受到蒸汽的间接加热,耙齿的均匀搅拌,粉碎棒的粉碎,使物料内的水份气化,在真空系统的作用下,使被干燥物料内部水份和表面水份有利的排出,气化的水份干式除尘器、湿式除尘器、冷凝器,从真空泵出口处放空。

适用物料
泥浆状 膏糊状 100目以下物料
各种颜料、泥头状物料 滤并 离心机滤并
纯碱洗涤剂、碱石 淀粉、染料 颜料、粘土
灰等 粘土等 水泥等

适用条件下应用
100目以下物料 溶液
合成纤维 真空液、乳浊液
甘蓍片 悬浮液

结构
       真空耙式干燥机的主要部件:1. 壳体;2. 耙齿;3. 出料装置;4. 加料装置;5. 粉碎棒;6. 密封装置;7. 搅拌轴;8. 传动装置。

型号和技术特性
主要
参数
型号
公称
容积
(m3
传热
面积
(m2
一次
装料(m3)
绝对工 作压力 操作
温度
(K)
主轴
转速
(rpm)
材质 重量
(kg)
电机
功率
(KW)
外形尺寸
(长×宽×高)
筒体内
(Mpa)
夹套内
(Mpa)
XPG0.5 0.5 1.86 0.2 0.021 0.686 435 15~20     主:3
轴:5.5
XPG1 1 6 0.75 0.021 0.686 435 9 A3 3400 5.5 3700×945×3270
1Cr18Ni9Ti 3300
XPG2 2 8 1.2 0.021 0.588 425 9 A3 4900 11 4570×1130×3455
1Cr18Ni9Ti 4800
XPG3 3 11.5 1.8 0.021 0.588 425 9 A3 6400 15 6076×1130×2980
1Cr18Ni9Ti 6300
