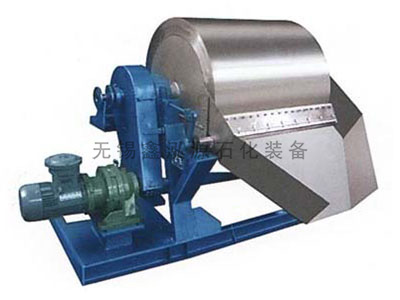

结片机干燥机


工作原理
       结片机干燥机是一个冷却结晶过程,料盘中熔融料液与冷却的转鼓接触,在转鼓表面形成料膜,通过料膜与股壁间的换热,使料膜冷却、结晶,结晶的料膜被刮刀刮下,成为片状产品。
       结片干燥是通过转动的转鼓,以热传导方式,将附在转鼓外壁的液相物料或带状物料进行加热干燥的一种连续操作设备。

结构介绍
       1. 进水口、2. 驱动部份、3. 转鼓 、4. 冷却系统、5. 出水系统、6. 刮刀系统、7. 机架、8. 料盘

设备特点
       设有侧刮刀,避免转鼓侧端积料;设备结构紧凑,占地面积小;半管夹套式料盘;雾化冷却,冷却效果好;无级变速,转鼓转速可调;转鼓精度高;操作简便、灵活;采用多组刮刀,调节灵活;多功能,既可结片又可干燥。

应用范围
       1、结片
       聚乙烯低聚物、石油树脂、氧化聚乙烯等高分子类产品。
       苯酐、顺酐、萘、平平加、高级脂肪醇、氯乙酸、三羧甲基丙烷、硝酸肌、双酚、间苯二硬脂酸等有机化工产品。
       硫化碱、烧碱、硫氢化钠、氯化钙等无机化工产品。
       2、干燥
       硫化青、硫化元等浆状染料。
       碳酸二氢钠、磷酸钠、氯化镁等无机物溶液。
       脱脂乳、牛奶等食品类溶液。

主要技术参数表
规格 转鼓规格
mm
电机功率
KW
切片转速 r/min
变频控制
参考外形尺寸mm
L W H
DZ-1 400×500 2.2-3 2.5-12 1400 800 1200
DZ-2 600×600 2.2-3 2.5-12 1550 1000 1400
DZ-3 600×800 3-4 2.5-12 1750 1000 1600
DZ-4 800×1000 4-5.5 2.5-12 1950 1200 1800
DZ-5 800×1200 4-5.5 2.5-12 2200 1200 1800
DZ-6 1000×1000 4-5.5 2.5-12 1950 1400 2000
DZ-7 1200×1200 5.5-7.5 2.5-12 2200 1600 2200
DZ-8 1200×1500 5.5-7.5 2.5-12 2600 1600 2200
DZ-9 1500×1500 5.5-7.5 2.5-12 2600 1900 2500
DZ-10 1600×1800 7.5-11 2.5-12 3000 2000 2600
DZ-11 1600×2500 11-15 2.5-12 4200 2100 2600
DZ-12 2000×2000 11-15 2.5-12 3700 2500 2900
DZ-13 2500×2000 15-21 2.5-12 3700 3000 3400
DZ-14 1900×3000 15-21 2.5-12 4700 2400 2800
